NZ entwickelt kundenspezifische hydraulische Lösungssysteme, bei denen Zylinder, Ventilsteuerung und optionales Wegmesssystem optimal auf die Anwendung abgestimmt werden.
Anfrage
Lösungen für anspruchsvolle Anwendungen
Engineering-Partner und Hersteller
Entwicklung und Fertigung im Haus
Kundenspezifische Lösungssysteme
Zylinder, Ventiltechnik und Wegmessung abgestimmt
Wenn Bewegungen schnell, präzise und wiederholbar ausgeführt werden sollen, müssen Zylinder, Ventilsteuerung, Wegerfassung und Anlagensteuerung als Gesamtsystem betrachtet werden.
Typische Herausforderungen:
Entscheidend ist nicht, wie schnell ein einzelnes Bauteil reagieren kann.
Entscheidend ist, wie zuverlässig das gesamte System die geforderte Bewegung ausführt.
Das Ansprechverhalten eines hydraulischen Systems wird durch die gesamte technische Kette beeinflusst:
NZ entwickelt deshalb nicht nur den mechanischen Zylinder, sondern stimmt die hydraulischen und messtechnischen Komponenten auf die konkrete Anwendung ab.
Jetzt AnfrageNZ prüft, welche Kombination aus Zylinder, Ventiltechnik und Wegmessung für die Anwendung tatsächlich erforderlich ist.
bei kurzen Reaktionszeiten
bei hohen Anforderungen an das Ansprechverhalten
bei präzisen Positionieraufgaben
bei hohen Hubgeschwindigkeiten
wenn Ventiltechnik und Zylinder kompakt verbunden werden sollen
wenn eine integrierte Wegmessung benötigt wird
bei neuen Anlagen mit kundenspezifischen Bewegungsabläufen
bei der Optimierung bestehender Anlagensysteme
wenn eine einfache hydraulische Bewegung ausreicht
wenn keine erhöhte Anforderung an Dynamik oder Positionierung besteht
wenn die übergeordnete Steuerung die benötigten Funktionen nicht unterstützt
wenn andere technische Einflussgrößen die Bewegung begrenzen
wenn eine reine Positionserfassung ohne abgestimmte Ventilsteuerung ausreicht
NZ analysiert gemeinsam mit dem Kunden, wie sich die Bewegung innerhalb der Maschine oder Anlage verhalten muss. Berücksichtigt werden unter anderem:
gewünschte Reaktionszeit
Positionieranforderungen
Kräfte und Druckverhältnisse
Hub und Geschwindigkeit
Bewegungsabläufe
Lastwechsel
Ventilkonzept und Anbauposition
Wegmessung
hydraulische Leitungswege
Endlagendämpfung
Befestigung und Einbauraum
Umgebungsbedingungen
Schnittstellen zur übergeordneten Steuerung
Wartung und Zugänglichkeit
Dimensionierung, Hub, Befestigung, Werkstoffe und Dämpfung werden an die Anwendung angepasst.
Speziell entwickelte Ventilsteuerungen können in den Servoachszylinder integriert oder als Ventilblock direkt am Hydraulikzylinder angeflanscht werden.
Auf Wunsch kann die Lösung mit einem integrierten Wegmesssystem ausgestattet und für die weitere Einbindung vorbereitet werden.
Auf Wunsch kann die Lösung mit einem integrierten Wegmesssystem
ausgestattet und für die weitere Einbindung vorbereitet werden.
Die Baureihe S bildet den technischen Ausgangspunkt für individuell abgestimmte Servo- und Proportionalzylinder.
Mögliche Orientierungswerte:
Die Werte der bestehenden Baureihe dienen als technische Orientierung. Weichen Ihre Anforderungen davon ab, prüfen wir gemeinsam, welche Lösung technisch und wirtschaftlich sinnvoll möglich ist.
Fordern Sie das Datenblatt zu den Servo- und Proportionalzylindern an. Es bietet eine erste Orientierung zu Ansprechverhalten, Genauigkeit, Dimensionen, Druckbereichen und möglichen Ausführungen. Auch wenn Ihre Anforderungen von den angeführten Werten abweichen, kann eine passende Lösung möglich sein. Entscheidend ist die Betrachtung des gesamten Systems.
Datenblatt anfordernEntscheidend ist nicht möglichst viel Sensorik, sondern die technisch und wirtschaftlich passende Lösung.
Zylinder und Ventiltechnik abgestimmt
definiertes Ansprechverhalten
optional integrierte Wegmessung
kompakte Anordnung der Komponenten
kundenspezifische Dimensionierung
Berücksichtigung von Dynamik und Lastfällen
vorbereitete Integration in die Anlage
gebündelte technische Verantwortung
weniger Abstimmungsaufwand zwischen Komponenten
auf Wunsch vorverrohrte Lösung
Optimierung bestehender Anlagensysteme
wartungsfreundliche Ausführung
reproduzierbare Fertigung
Betrachtung der Gesamtlösung statt einzelner Komponenten

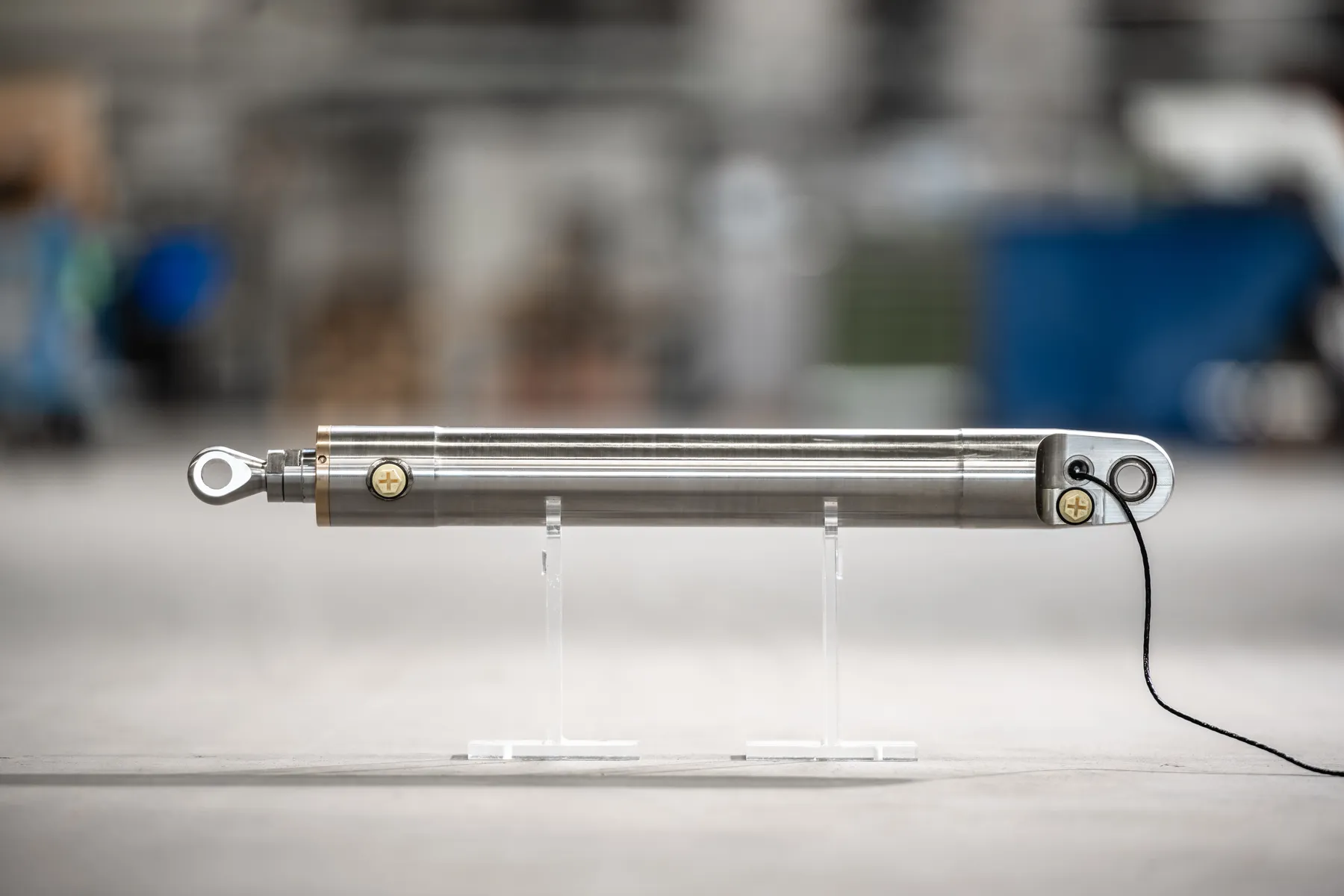

Zylinder mit Wegmesssystem kommen besonders dort infrage, wo die Position eines Hydraulikzylinders für den Maschinenablauf verfügbar sein muss.
Wenn kurze Reaktionszeiten die Leistung des Prozesses beeinflussen.
Wenn definierte Positionen zuverlässig angefahren oder gehalten werden müssen.
Wenn Geschwindigkeit und Ansprechverhalten auf wechselnde Anforderungen abgestimmt werden müssen.
Wenn Ventiltechnik direkt in den Zylinder integriert oder angeflanscht werden soll.
Wenn bestehende Bewegungsabläufe, Reaktionszeiten oder Systemkomponenten verbessert werden sollen.
Entscheidend ist die geforderte Bewegung, nicht die Branchenbezeichnung.
Geschwindigkeit, Positionierung, Kräfte, Hub und Reaktionsverhalten werden aufgenommen.
Zylinder, Ventiltechnik, Wegmessung, Leitungswege und Maschinensteuerung werden gemeinsam betrachtet.
Dimensionierung, Ventilkonzept, Messsystem, Befestigung und Dämpfung werden abgestimmt.
Mechanische, hydraulische, elektrische und steuerungstechnische Anforderungen werden projektspezifisch geklärt.
Die Lösung wird gefertigt und auf Wunsch vorverrohrt sowie mit Wegmesssystem bestückt.
NZ unterstützt bei neuen Anwendungen und bei der Optimierung bestehender Anlagensysteme.

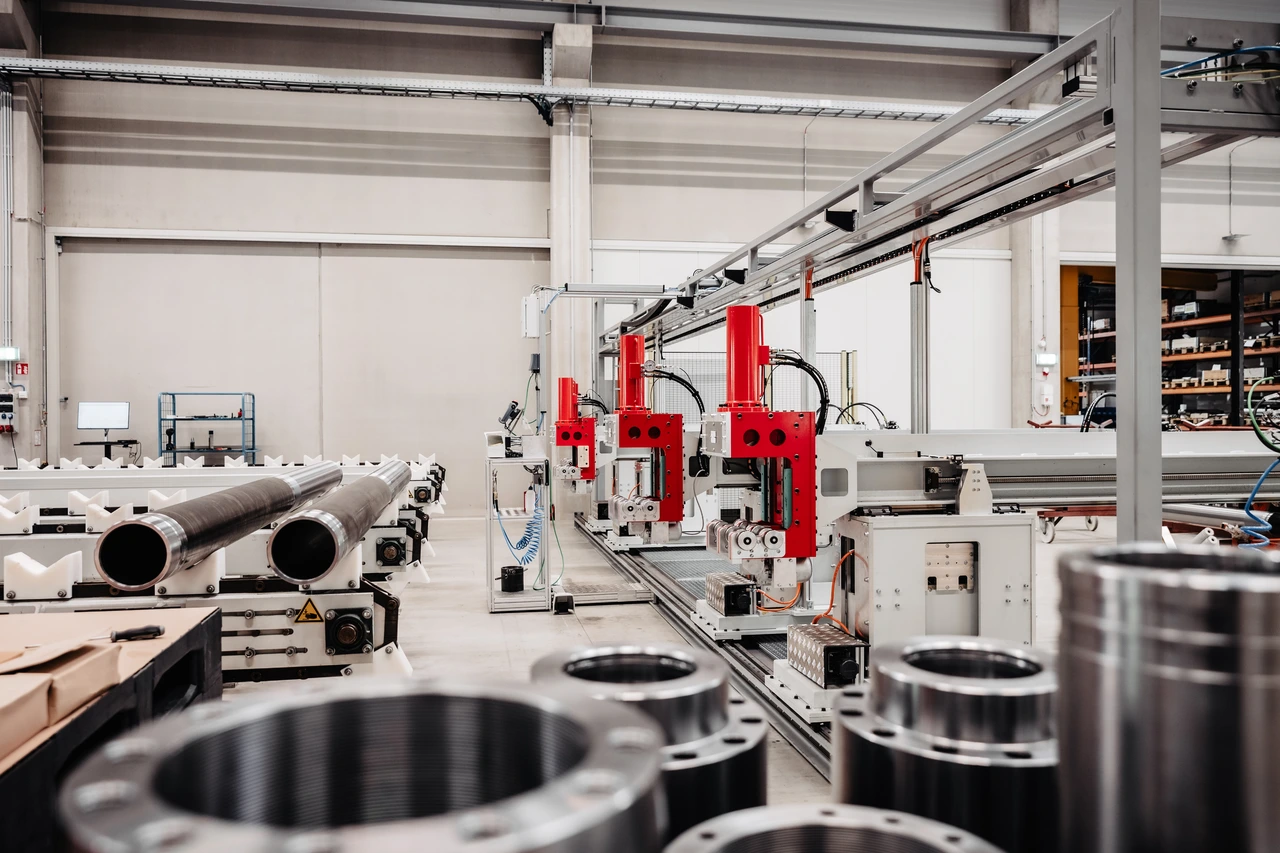

Rund 40.000 produzierte Hydraulikzylinder pro Jahr.
Diese Fertigungserfahrung bildet die Grundlage für kundenspezifische Lösungen, die technisch abgestimmt und reproduzierbar gefertigt werden können.
NZ verbindet:
Hydraulikzylinder sind grundsätzlich Elementarbauteile und nicht automatisch als Sicherheitsbauteile zugelassen. Wenn die Servo- oder Proportionallösung eine ausdrücklich definierte Sicherheitsfunktion erfüllen soll, müssen Anforderungen, Nachweise, Systemgrenzen, Kennzeichnung und Lieferumfang projektspezifisch vereinbart werden.
Zylinder und Ventiltechnik werden gezielt auf das gewünschte Reaktions- und Bewegungsverhalten abgestimmt. Optional kann ein Wegmesssystem integriert werden.
Je nach Anwendung kann die Ventilsteuerung integriert oder als Ventilblock am Zylinder angeflanscht werden.
Nein. Ob eine Wegmessung benötigt wird, hängt von der Anwendung und der gewünschten Funktion ab.
Das bestehende Datenblatt nennt eine Genauigkeit bis zu 1/100 mm. Der tatsächlich erreichbare Wert hängt vom gesamten System und der konkreten Auslegung ab.
Das Datenblatt nennt reaktionsschnelle Ausführungen bis zu 50 Hz. Die tatsächliche Systemperformance muss für die jeweilige Anwendung geprüft werden.
Ja. NZ unterstützt sowohl bei neuen Anwendungen als auch bei der Optimierung bestehender Anlagensysteme.
Das Datenblatt sieht auf Wunsch vorverrohrte und mit integriertem Wegmesssystem fertig bestückte Lösungen vor. Der konkrete Lieferumfang wird projektspezifisch vereinbart.
Hilfreich sind Angaben zu Hub, Kräften, Druck, Geschwindigkeit, gewünschter Positionierung, Reaktionsverhalten, Einbausituation und vorhandener Steuerung.
Gemeinsam analysieren wir Zylinder, Ventiltechnik, Wegmessung und Anlagenanforderungen und entwickeln eine technisch sowie wirtschaftlich passende Lösung.
Für eine erste Einschätzung helfen Angaben zu Hub, Kräften, Geschwindigkeit, Positionieranforderung, Einbausituation und vorhandener Steuerung. Fehlende Informationen klären wir gemeinsam.
